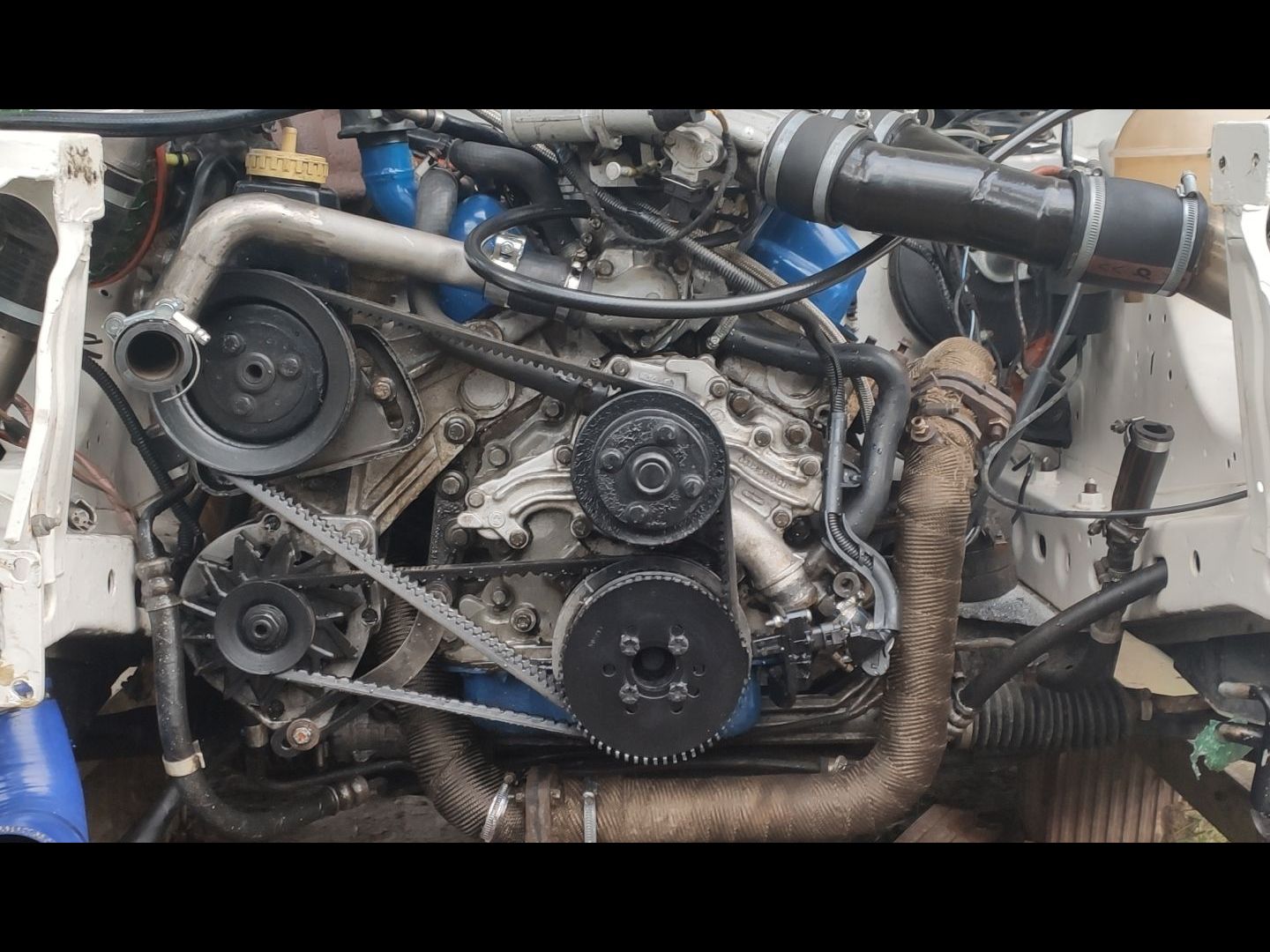

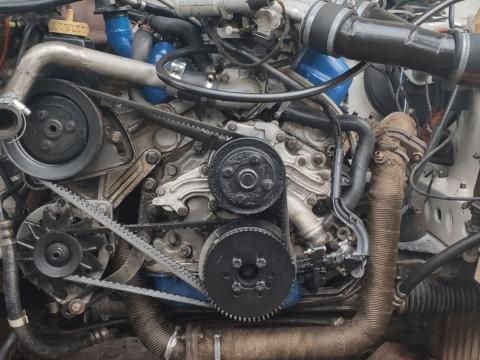

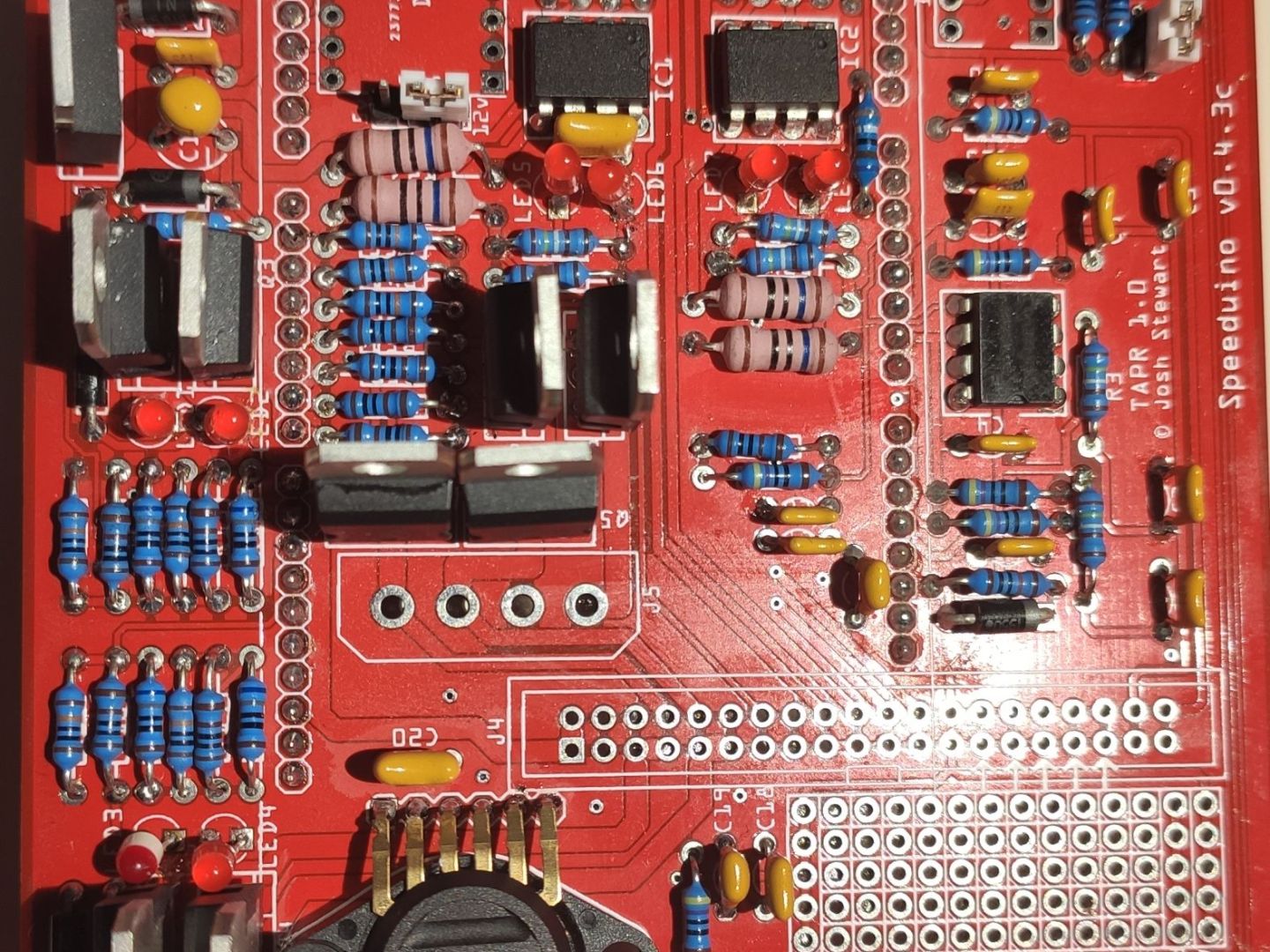

Cześć! Chciałbym podzielić się z Wami moim doświadczeniem z instalacji i konfiguracji sterownika Speeduino 4.3c w mojej Fordzie Sierrze z silnikiem 2.9 EFI V6. To nie była tylko wymiana komputera – to była pełna transformacja podejścia do zarządzania silnikiem, a przy okazji świetna szkoła elektroniki, tuningu i diagnostyki.

⚙️ Co, po co i dlaczego?

Zdecydowałem się na Speeduino, bo oryginalny system EEC IV miał swoje ograniczenia – zero adaptacji, ograniczone możliwości strojenia, brak obsługi nowoczesnych czujników i oczywiście... brak zabawy. 😎

Speeduino daje pełną kontrolę nad zapalaniem, paliwem, AFR, doładowaniem, wolnymi obrotami i wieloma innymi parametrami, które wcześniej były poza zasięgiem.

📦 Najważniejsze elementy instalacji:

✅ Wieniec zębaty 32-1 i czujnik położenia wału (VR sensor)
Bez tego nie ruszysz. Umożliwia precyzyjny odczyt pozycji wału i synchronizację zapłonu oraz wtrysku. Dopasowanie wieńca i ustawienie czujnika wymagało cierpliwości, ale efekt – bezbłędne uruchamianie silnika i stabilny zapłon.

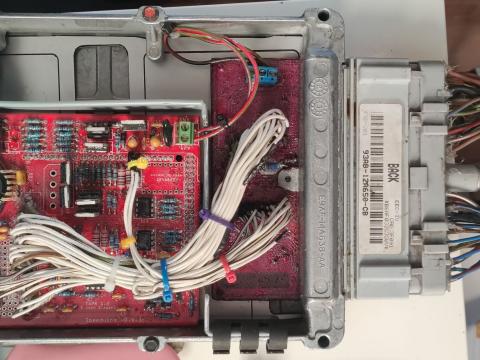

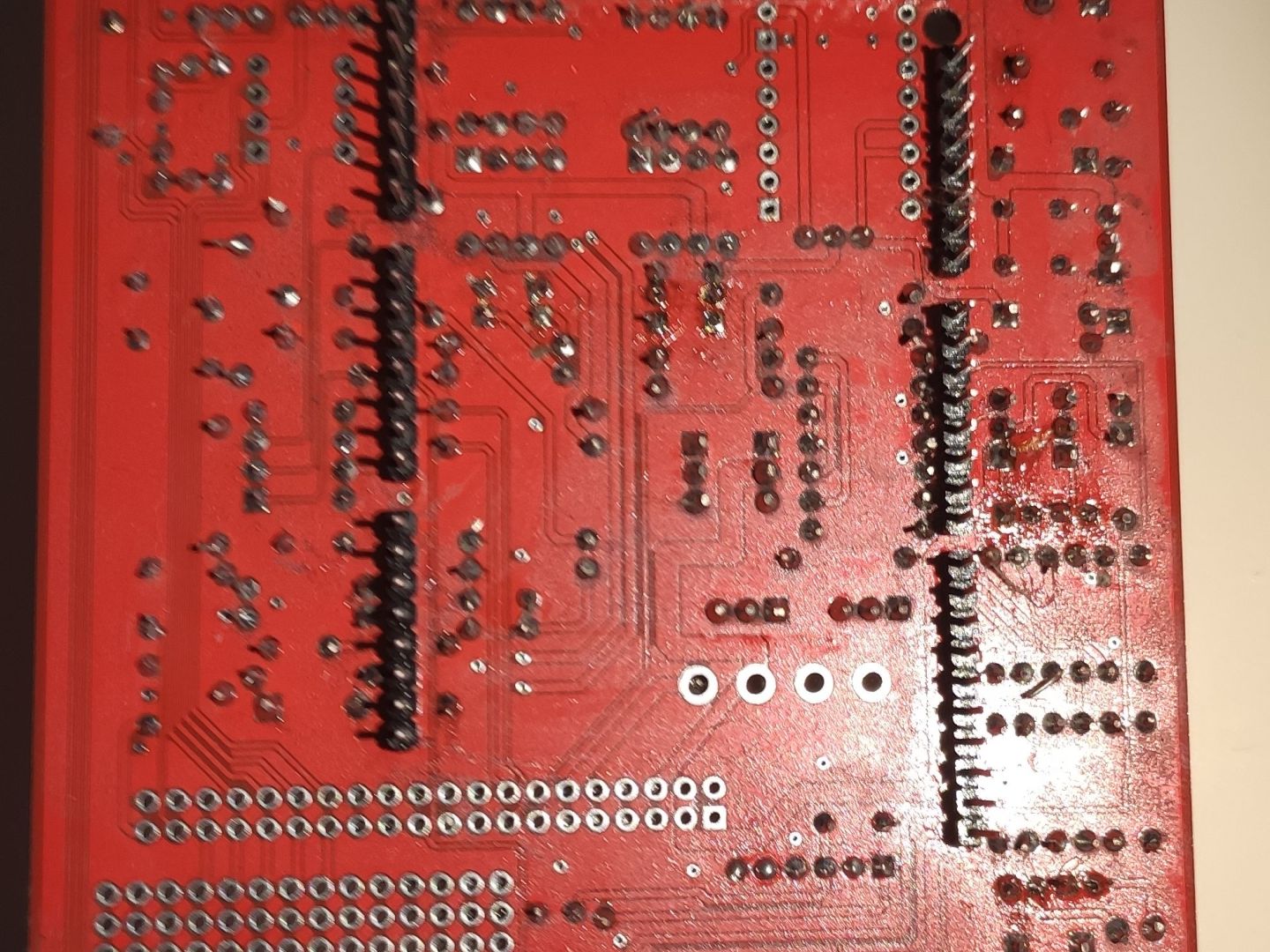

✅ Adapter EEC IV –> Speeduino (własna płytka drukowana)
Nie była to modyfikacja „plug & play” – konieczne było zaprojektowanie i wykonanie adaptera, który łączyłby Speeduino z oryginalną wiązką Forda. Dopiero ta płytka umożliwia logiczne przyporządkowanie pinów i prawidłową komunikację między ECU a czujnikami i siłownikami.

📊 Nauka działania systemu – czujnik po czujniku:

🌀 IAC (Idle Air Control) – regulacja wolnych obrotów to osobny świat. Udało mi się ustawić regulację PID, tak by zimny start był pewny i silnik szybko dochodził do roboczych obrotów bez szarpania. Fajna zabawa z autotune PID i testowaniem zachowania silnika w różnych warunkach.

🌡️ CLT (Coolant Temp Sensor) – ważny dla strategii wzbogacania na zimno i czasu wtrysku. Speeduino pozwala na edycję tabel enrichmentu zależnych od temperatury – przy zimnym silniku i krótkich dystansach to bezcenne.

🌬️ MAP sensor – serce sterowania paliwem i zapłonem. Map sensor (wbudowany lub zewnętrzny) daje informację o obciążeniu, bez której nie byłoby ani mapy paliwa, ani zapłonu. Tu dopiero zaczyna się tuning.

🧠 Budowanie map od zera – czyli tuning jak na laptopie w Fast & Furious:

🔥 Mapa zapłonu – zbudowana na bazie serii, z korektami pod większy zakres ciśnienia i obrotów. Oczywiście wszystko poprzedzone logowaniem i ostrożnymi zmianami w dolnym zakresie RPM. Speeduino daje możliwość korekty zapłonu pod temperaturę, TPS, i MAP – więc można uzyskać świetną reakcję na gaz i ograniczyć spalanie stukowe.

💧 Mapa paliwa + AFR – tworzenie mapy VE to podstawa. Najpierw korekta "na ucho", potem logi, potem autotune z AFR targetami. Używam wideband lambda (np. z kontrolerem typu Innovate lub 14point7), dzięki czemu mogę ustawić dokładny cel AFR dla każdej komórki mapy – w jeździe, na wolnych i przy przyspieszaniu.

💨 Mapa doładowania – choć turbo jeszcze przede mną, już teraz zostawiłem sobie miejsce w mapach do obsługi ciśnienia dodatniego. Dzięki MAP sensorowi i Speeduino mogę później łatwo zintegrować wastegate, boost control i budować progresywną charakterystykę zapłonu pod turbo.

🖥️ Tunerstudio – centrum dowodzenia

Zarządzanie Speeduino odbywa się przez Tunerstudio – intuicyjne, potężne narzędzie, które pozwala:

• zmieniać mapy w czasie rzeczywistym,

• logować wszystkie parametry silnika,

• automatycznie stroić mieszankę (autotune),

• wykresy, analiza błędów, diagnostyka.

🚀 Efekt końcowy?
Samochód jeździ lepiej niż kiedykolwiek. Wolne obroty są stabilne, reakcja na gaz natychmiastowa, a silnik nie dławi się przy zimnym starcie jak kiedyś. Ale najważniejsze – mam pełną kontrolę, a każda zmiana w setupie to kwestia kliknięć, nie cięcia kabli.

📣 Polecam każdemu, kto:

• chce lepiej zrozumieć, jak działa silnik,

• planuje turbo lub inne modyfikacje,

• lubi dłubać i uczyć się czegoś nowego.

Speeduino to świetna baza do nauki i rozwoju – kosztuje niewiele, ale daje ogrom możliwości.

Chcesz screen z Tunerstudio, projekt adaptera do EEC IV albo podzielić się swoim logiem? Daj znać – możemy wymienić się wiedzą! 👨‍💻🔧
